Bausatz für einen KNX-kompatiblen Leckage-Sensor.
Über ein angelegtes Frequenzsignal (standardmäßig 10 kHz) wird erkannt, ob sich die Mess-Pins im Wasser befinden. Der KNX-Teil ist dabei zur Sicherheit galvanisch vom Rest getrennt.
Zusätzlich ist ein Testmodus integriert, welcher die Signalgenierung wie auch die Erkennung des Signals prüft, um sicherzustellen, dass auch nach längerer Zeit das Senden und Empfangen des Signals weiterhin funktioniert und eine mögliche Fehlfunktion nicht erst im „Ernstfall“ bemerkt wird.

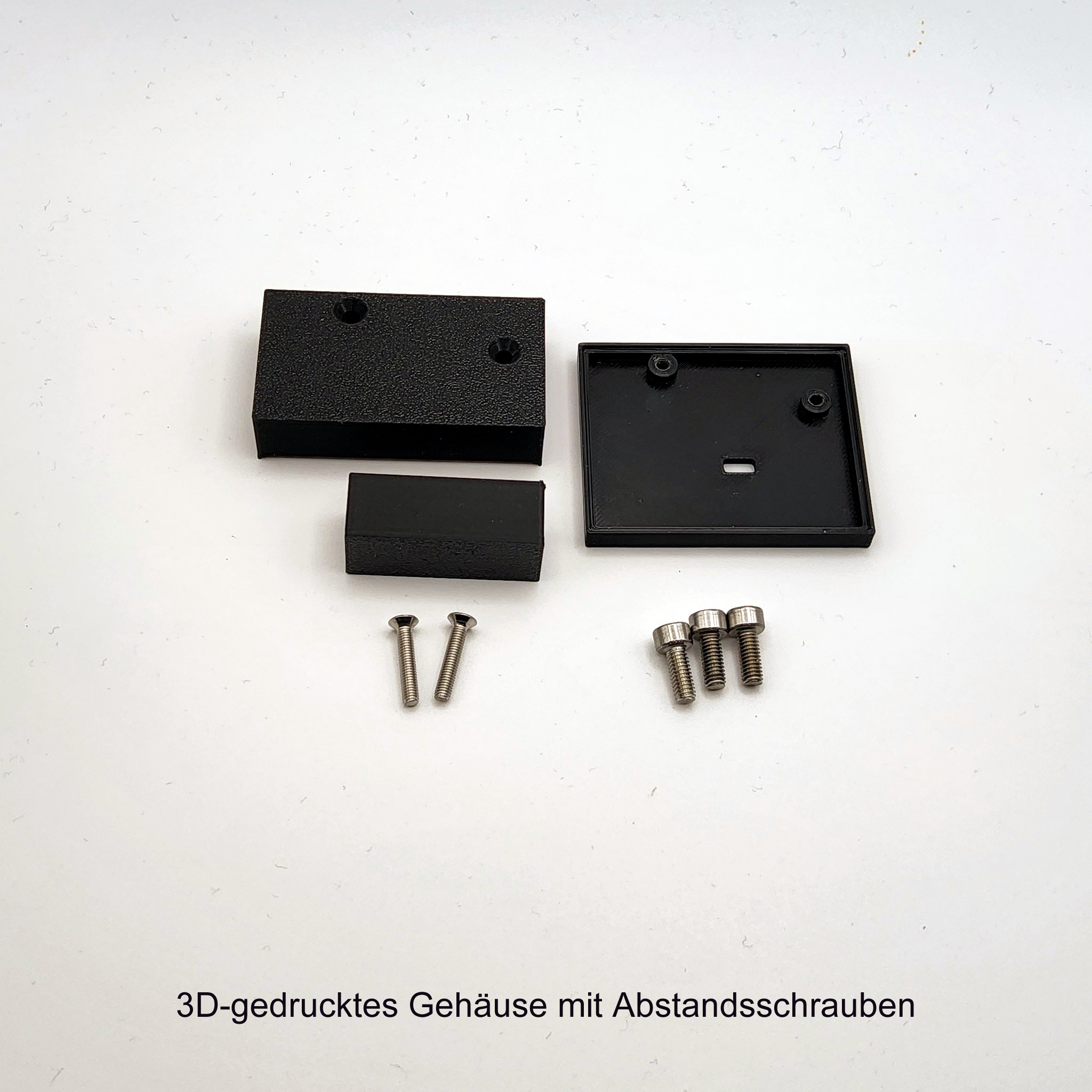

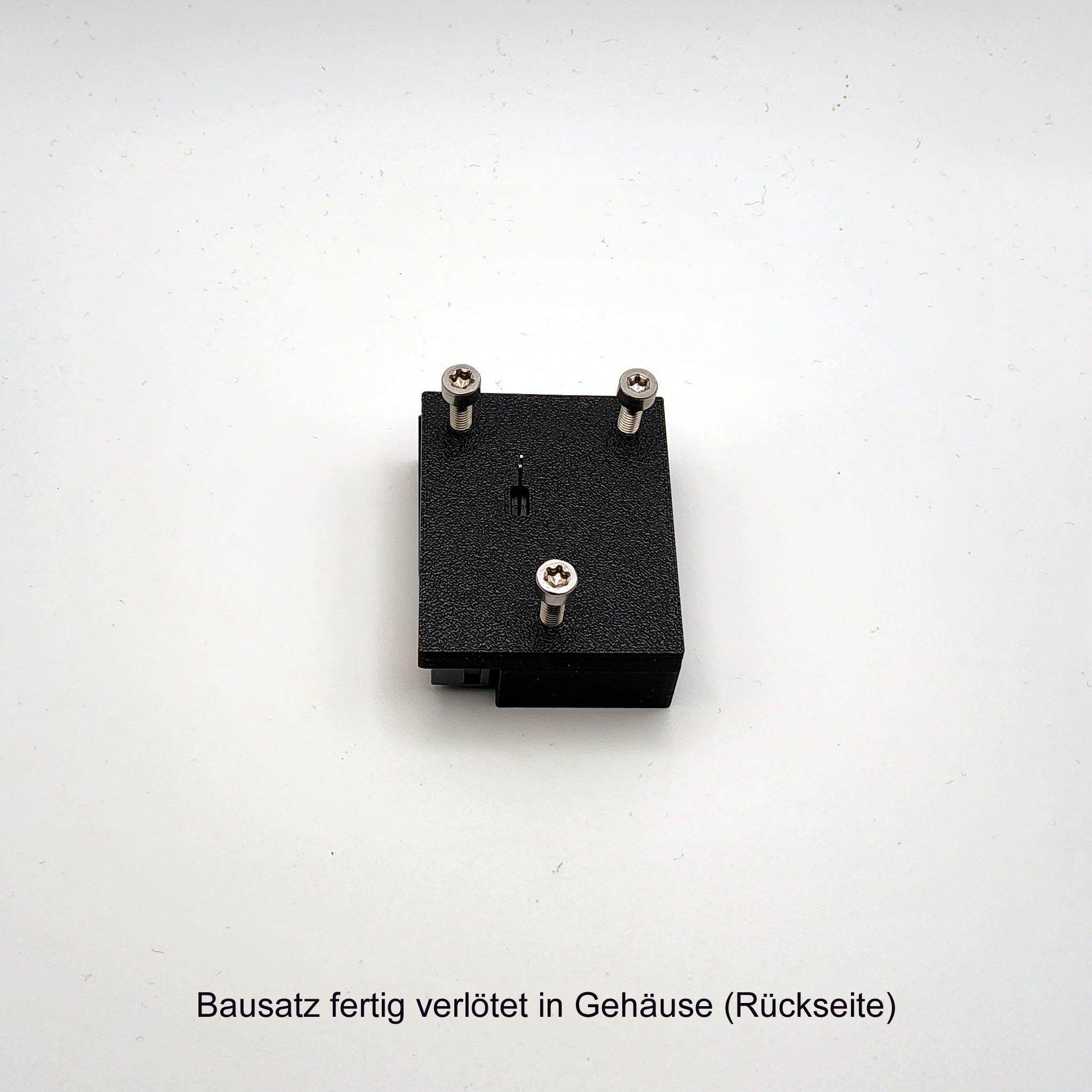

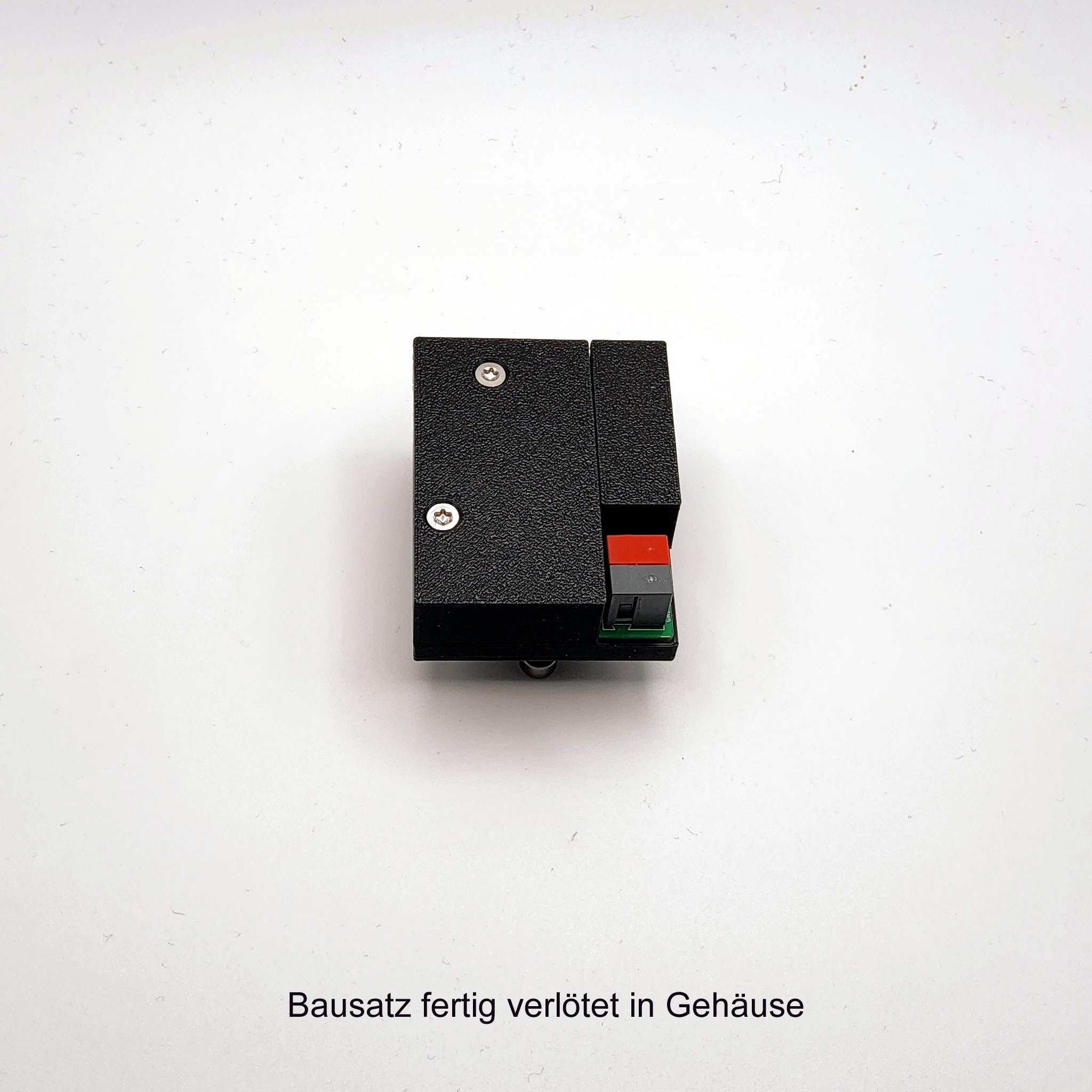

Mit dem optionalen Gehäuse befinden sich die nach unten herausstehenden Mess-Pins ca. 1 mm über dem Boden. Mit etwas Aufwand (z. B. Silikon) ließe sich das Gehäuse sicherlich auch wasserdicht verschließen, das ist aber eigentlich nicht nötig: Tests haben gezeigt, dass der Sensor selbst nach einer „Wasserdusche“ immer noch in der Lage ist die Alarmmeldung auf dem Bus auszugeben und kann, nach gründlicher Trocknung, danach auch wiederverwendet werden.

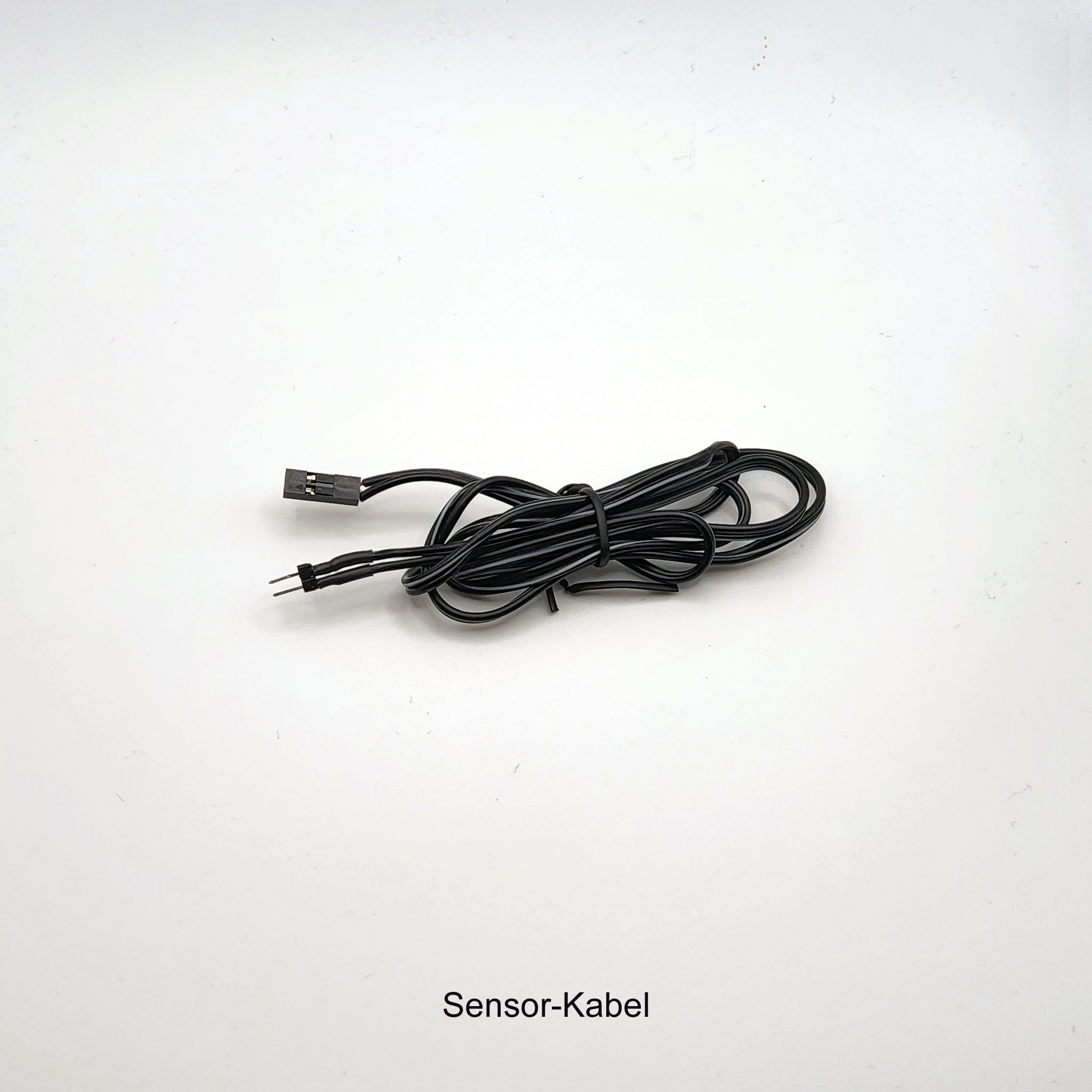

Alternativ dazu kann ein Kabel an den Messeingang (dessen Pins ggf. einfach kürzen) angeschlossen und der Leckage-Sensor selbst abgesetzt in sicherer Entfernung platziert werden. Ein passendes Kabel mit manuell aufgecrimptem Stecker (deswegen auch etwas teurer) kann optional mitbestellt werden, aber man kann natürlich auch selbst einfach irgendein Kabel direkt an die Mess-Pins anlöten.

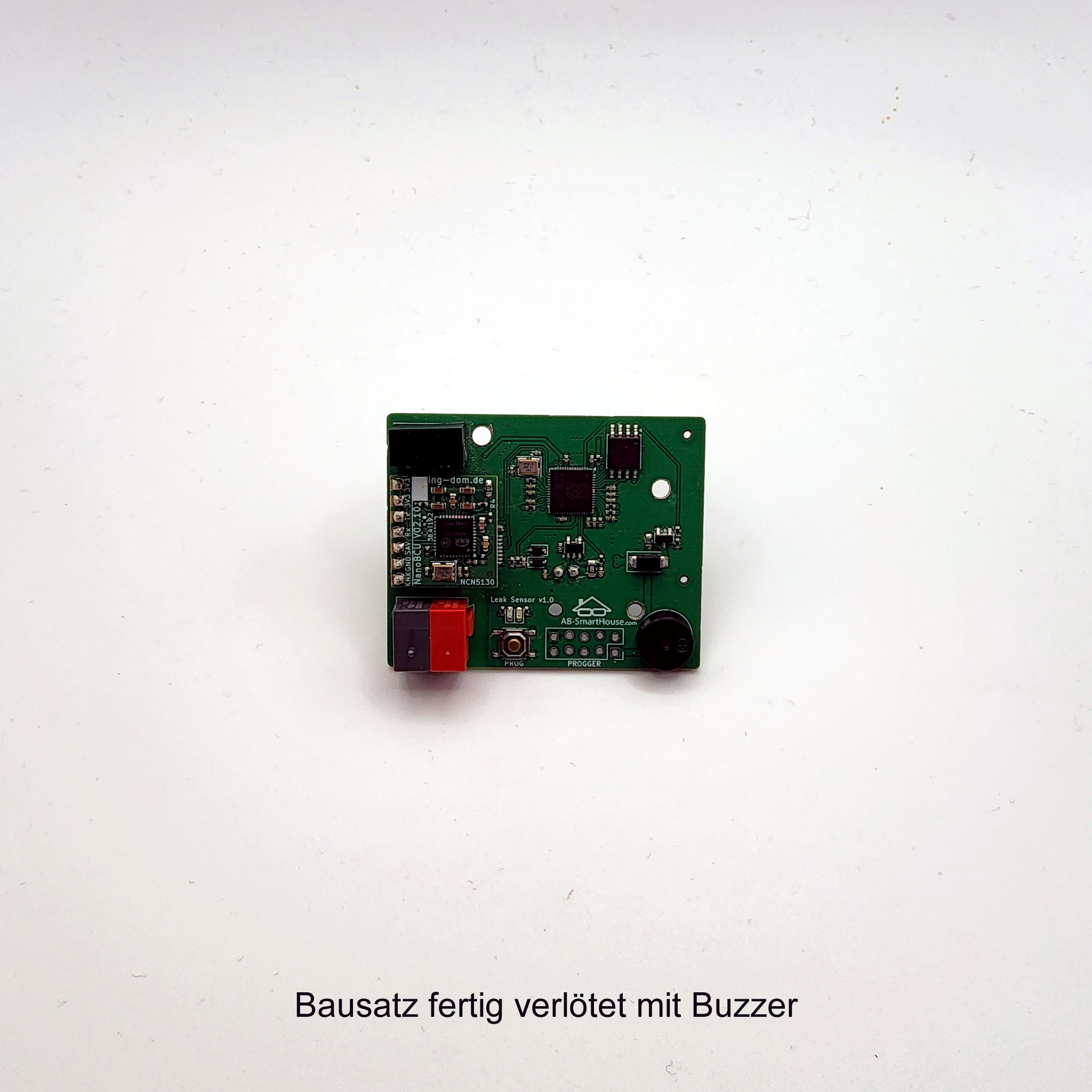

Soll neben der Alamierung über den Bus auch eine akustische Alamierung erfolgen, kann ein Buzzer mit verbaut werden.
Bei irgendwelchen Fragen oder Feedback zum Projekt, gerne Kontakt aufnehmen!
Bitte beachten:
Zum Aufspielen der Firmware aller hier im Shop angebotenen KNX-kompatiblen Projekte wird dieser Progger benötigt.

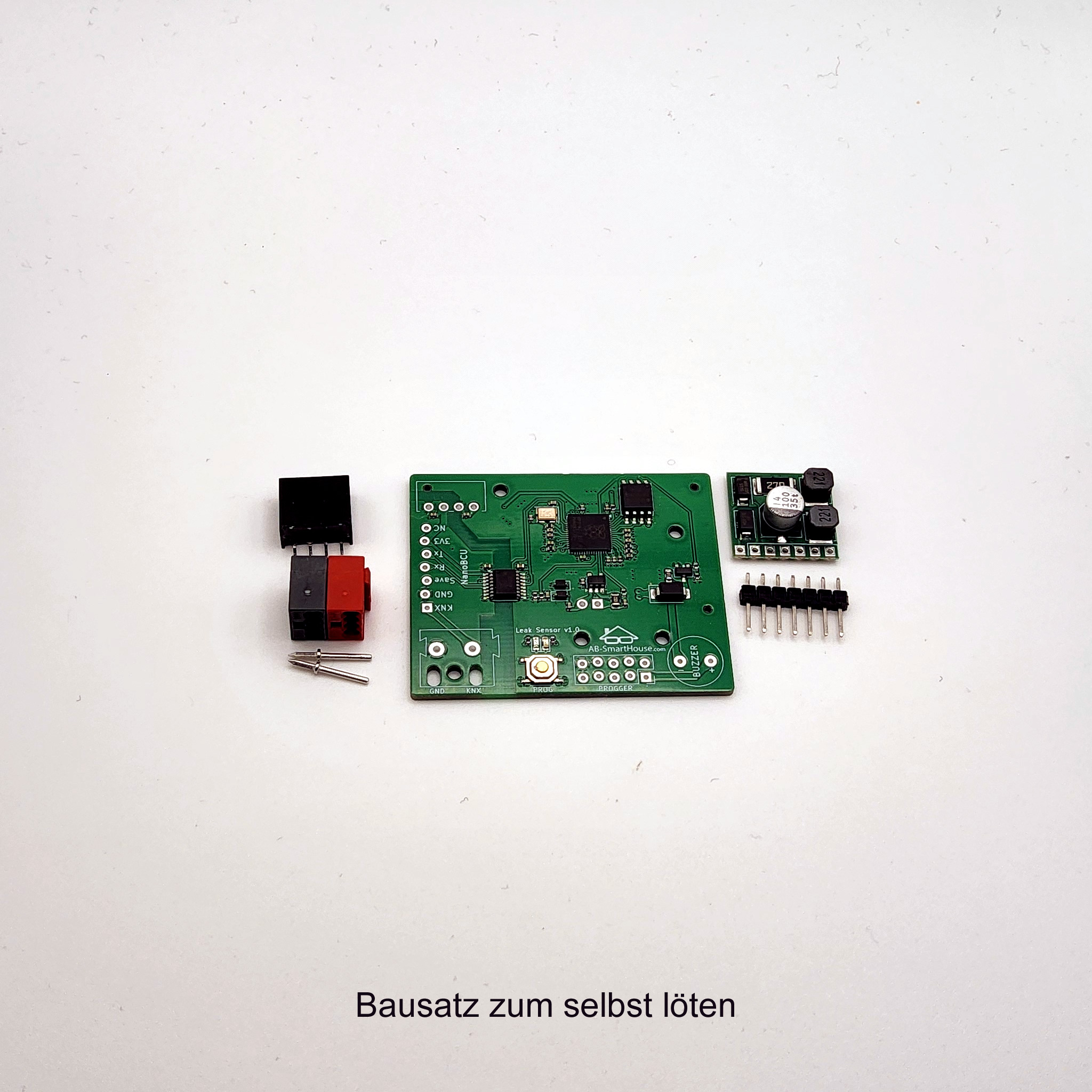

Lieferung als Bausatz:
Alle im Shop angebotene KNX-kompatiblen Projekte werden als Bausatz und ohne Software geliefert. Dem Nutzer steht es frei eigene oder die Software, die über die „Open Source“-Verzeichnisse von OpenKNX auf GitHub zur Verfügung steht, zu verwenden. In letzterem Fall geht das mit der OpenKNX Toolbox am einfachsten.
