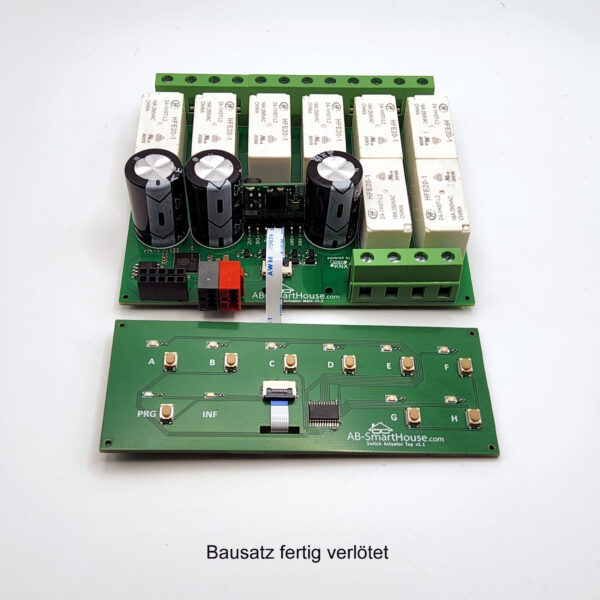

Dies ist ein Bausatz für einen OpenKNX-kompatiblen 8-fach Schaltaktor im 6 TE Schaltschrankgehäuse.
Die Leiterplatine wird mit erhöhter Kupferdicke für bestmögliche Leitfähigkeit und minimaler Widerstand/Wärmeentwicklung gefertigt.
Der Schaltaktor ist dabei mit 8 bistabilen Hongfa HFE20-Relais‘ ausgestattet:
- Bis 20 A Schaltleistung
- Bei 230 V AC
- Max. Einschaltstrom: 320 A (optional 500 A) für 2 ms
Die verwendeten Standard-Schraubklemmen sind durchaus hochwertig, aber auf Wunsch wird auch eine Variante von Phoenix Contact mit Plus/Minus- anstatt Schlitz-Schrauben angeboten.

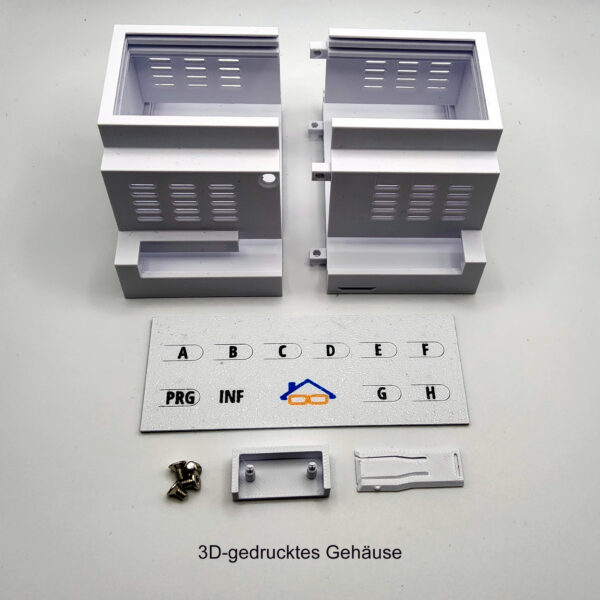

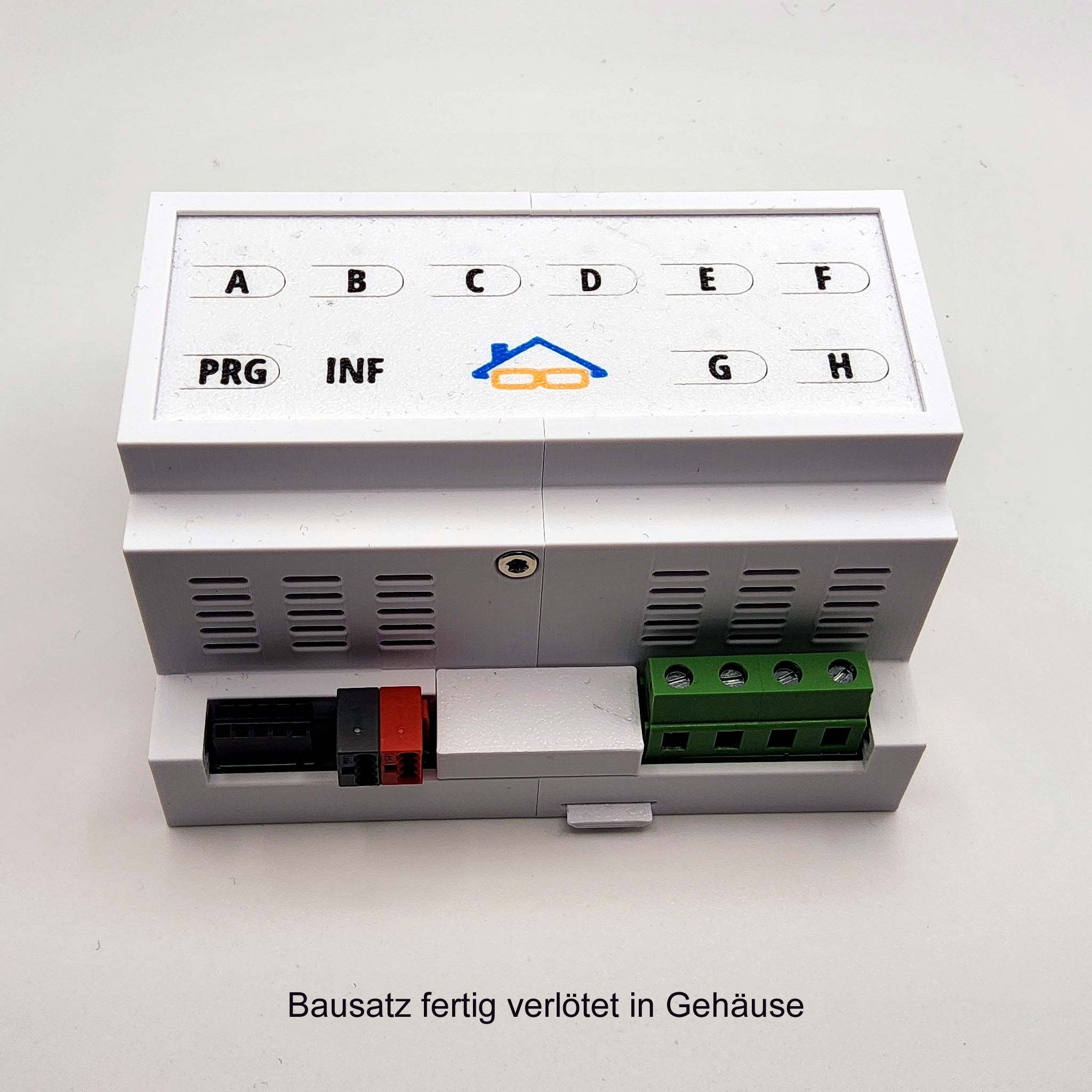

Das optionale Gehäuse wird standardmäßig in einem umweltfreundlichen und weitgehend aus biologischen Bestandteilen (z. B. Maisstärke) bestehenden „PLA+“-Material gedruckt. Dieses ist bis ca. 55 °C Umgebungstemperatur formstabil, was in der Regel ausreicht. Bei konstant hohen Strömen auf allen 8 Kanälen und hoher Umgebungstemperatur im Schaltschrank, kann auch in ABS-Kunststoff gedruckt werden.
Zum selbst löten ist aufgrund der erhöhten Kupferdicke ein guter Lötkoben mit ausreichend Leistung erforderlich, da zur bestmöglichen Leitfähigkeit bei relevanten Lötstellen auf „Thermal Relief“-Verbindungen verzichtet wurde und die entsprechenden Löt-Pins somit umlaufend an die Kupferfläche angebunden sind.
Bei irgendwelchen Fragen oder Feedback zum Projekt, gerne Kontakt aufnehmen!
Bitte beachten:
Zum Aufspielen der Firmware aller hier im Shop angebotenen OpenKNX-kompatiblen Projekte wird dieser Progger benötigt.
Lieferung als Bausatz:
Alle im Shop angebotene OpenKNX-kompatiblen Projekte werden als Bausatz und ohne Software geliefert. Dem Nutzer steht es frei eigene oder die OpenKNX-kompatible Software, die über die „Open Source“-Verzeichnisse von OpenKNX auf GitHub zur Verfügung steht, zu verwenden.
Da ein Schaltaktor in der Regel mit 230 V Netzspannung eingesetzt wird, hier nochmal der Hinweis, dass es sich bei diesem Bausatz nicht um fertiges und zertifiziertes Produkt handelt. Somit ist die Verwendung auf eigene Gefahr!
