Dies ist ein OpenKNX-kompatibler Präsenz- und Multisensorbausatz.
Er ist aus dem Wunsch entstanden flexibel einen Präsenz-Sensor (24 Ghz) mit einem zusätzlichen Bewegungsmelder, aber auch weitere Sensoren für Helligkeit, Temperatur, Luftdruck, Luftfeuchte, VOC und CO2, kombinieren zu können. Dabei werden alle Sensoren einfach auf eine Basisplatine aufgesteckt.
Hintergrund ist, dass einige Sensoren, insbesondere für VOC und CO2, relativ teuer sind und man auf diese Weise individuell entscheiden kann, welchen Sensor man wo verwenden möchte – mit immer derselben Basisplatine.
Die kompatiblen Sensoren können auf einer jeweils steckbaren Platine inkl. passender PIN-Header und Abstandshalter hier im Shop direkt mitbestellt werden. Alle Sensoren, selbst bei „Vollbestückung“, werden dabei vollständig über den Bus mit Strom versorgt – keine Hilfsspannung erforderlich!
Zudem stehen zwei potentialfreie Binäreingänge als PIN-Header zur Verfügung. Optional kann ein passendes Kabel mit offenen Enden zur eigenen Verlängerung mitbestellt werden.
Wird das 3D-gedruckte Gehäuse aber kein Bewegungsmelder (PIR) mitbestellt, wird das Gehäuse ohne die zentrale Öffnung für den Bewegungsmelder geliefert (siehe Foto).

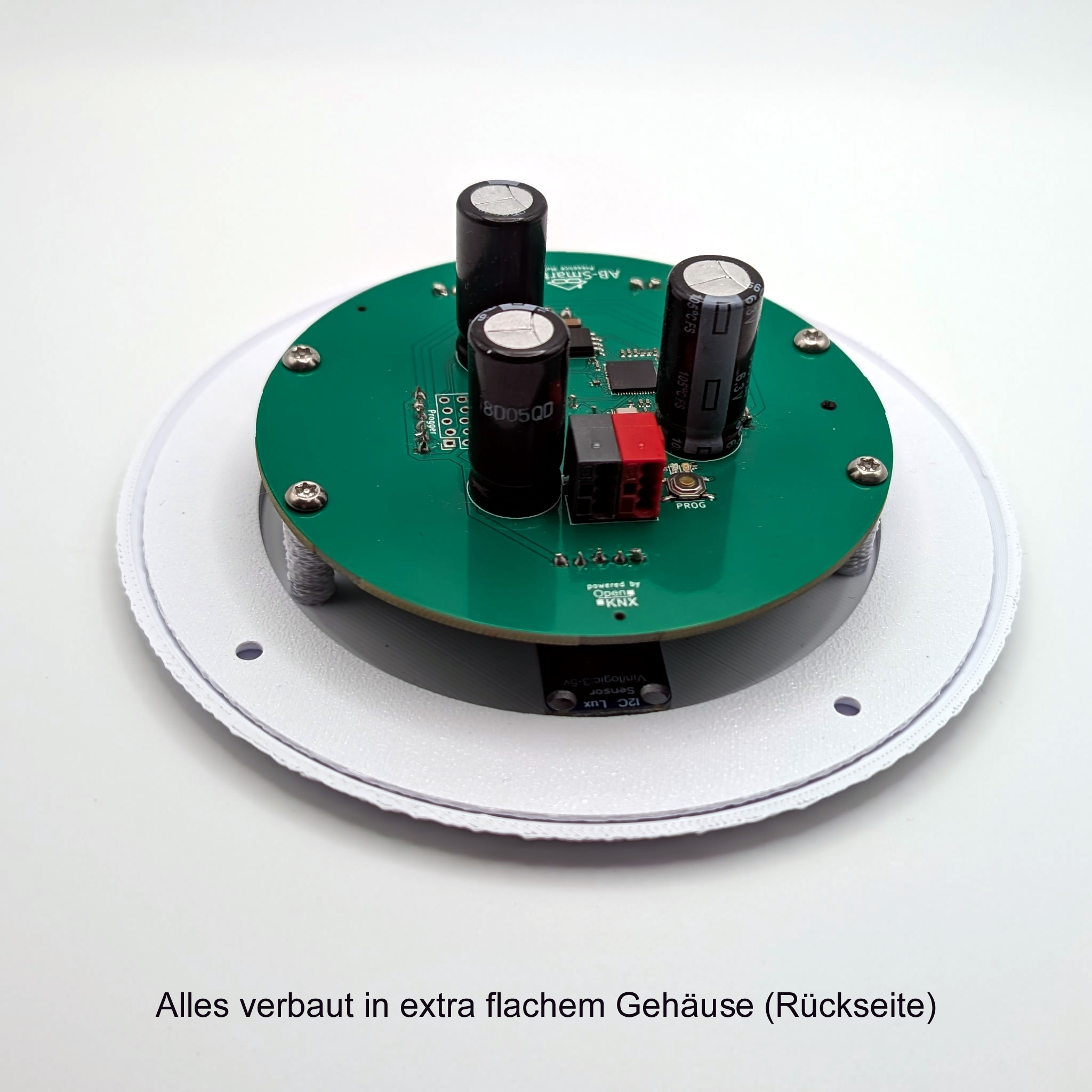

Dabei ist dieser Bausatz für den Einbau in eine Standard-Unterputzdose (Einbautiefe 25 mm), z. B. an der Decke oder auch Wand, gedacht. Es kann optional auch eine Variante mit niedriger Einbautiefe (10 mm) oder für Aufputzmontage zur Verfügung gestellt werden.
Die Basisplatine hat einen Durchmesser von 90 mm, der maximale Durchmesser des Gehäuses beträgt 130 mm und es ist lediglich rund 20 mm (bei der Aufputz-Variante 30 mm) hoch.
Bei irgendwelchen Fragen oder Feedback zum Projekt, gerne Kontakt aufnehmen!
Bitte beachten:
Zum Aufspielen der Firmware aller hier im Shop angebotenen OpenKNX-kompatiblen Projekte wird dieser Progger benötigt.
Lieferung als Bausatz:
Alle im Shop angebotene OpenKNX-kompatiblen Projekte werden als Bausatz und ohne Software geliefert. Dem Nutzer steht es frei eigene oder die OpenKNX-kompatible Software, die über die „Open Source“-Verzeichnisse von OpenKNX auf GitHub zur Verfügung steht, zu verwenden.
