LED-Dimmer, Constant Voltage, Unterputz, 6-fach

Bausatz samt Zubehör für einen OpenKNX-kompatiblen 6-fach Constant Voltage LED-Leistungsdimmer zur Unterputzmontage.

Es sind 6 Kanäle für jeweils maximal 4 A (insgesamt max. 16 A) bei maximal 48 V DC Spannung vorhanden. Auch höhere Ströme können je nach Umgebungsbedingungen mit ggf. zusätzlicher Kühlung erreicht werden. Die auf der Platine befindlichen Sicherungen als Kurzschlussschutz lösen bei 15 A je Kanal aus.

Das Schalten eines Netzteilrelais über einen externen Schaltaktor (wie Schaltaktor, 8-fach, 6 TE) ist möglich. Dabei kann die Eingangsspannung gemessen werden, um das Hochdimmen der LEDs zu verzögern bis die Stromversorgung aktiviert ist und ausreichend Spannung anliegt (= kein Flackern)​.

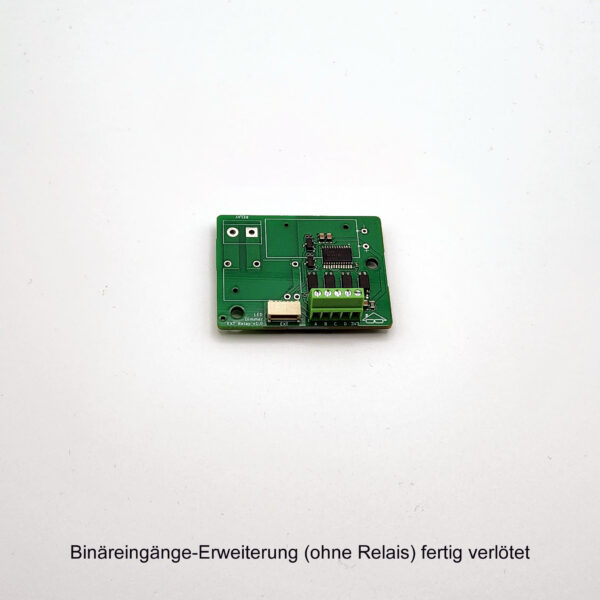

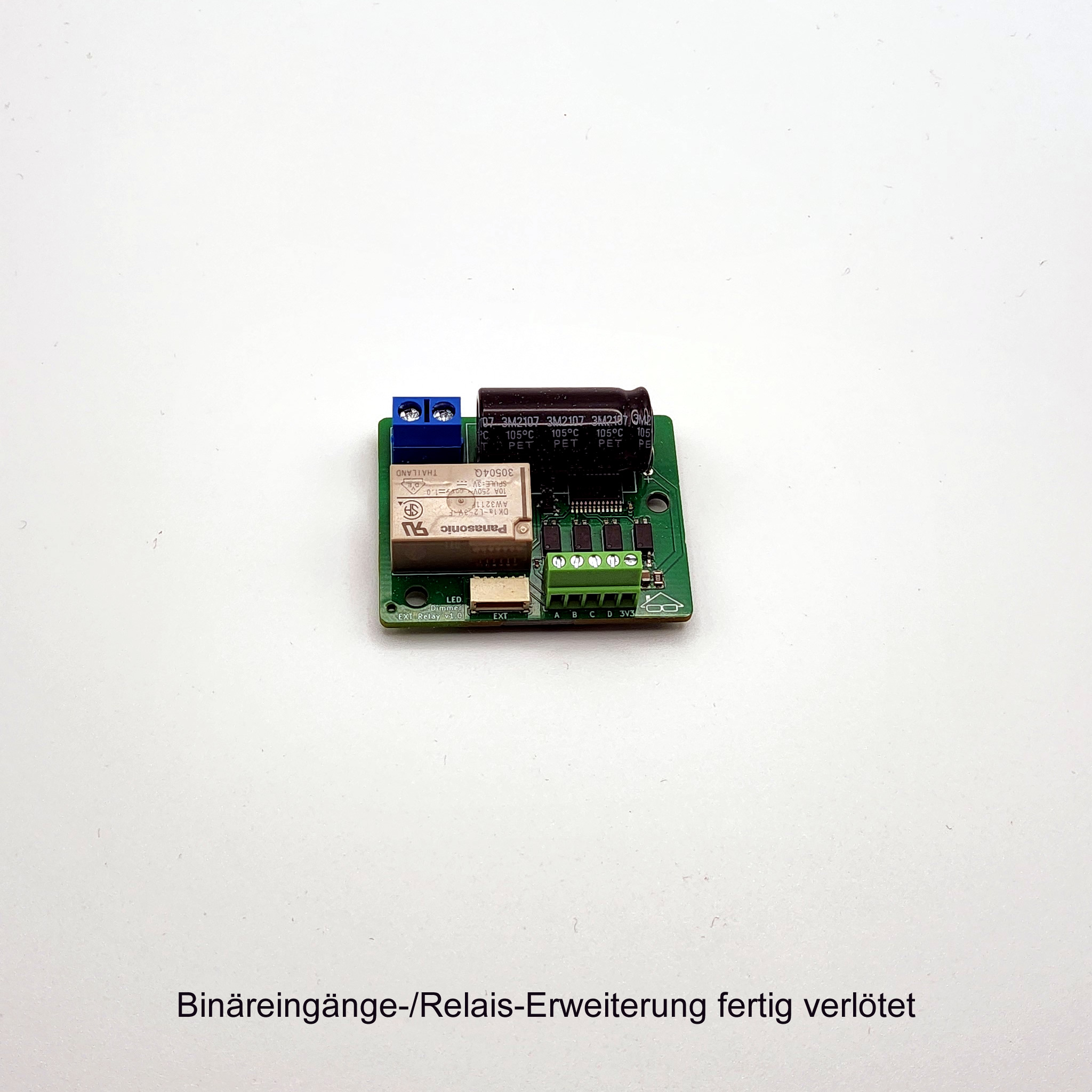

Darüber hinaus können vier Binäreingänge sowie ein Relais (max. 10 A bei 230 V AC) über eine Zusatzplatine direkt angebunden werden.

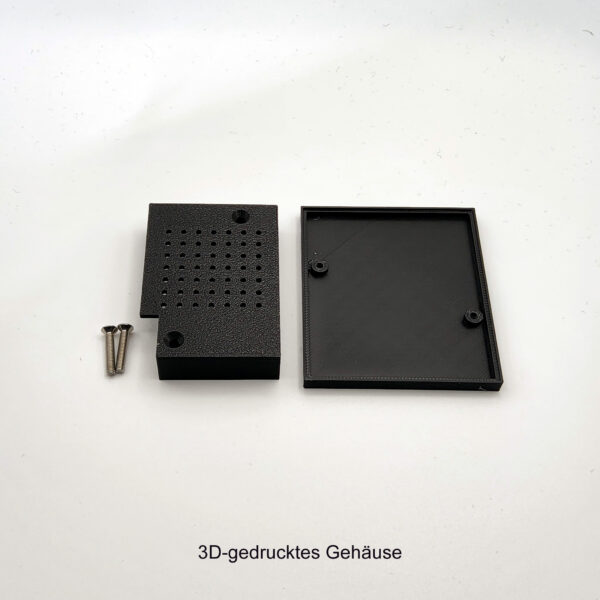

Das optionale Gehäuse wird standardmäßig in einem umweltfreundlichen und weitgehend aus biologischen Bestandteilen (z. B. Maisstärke) bestehenden „PLA+“-Material gedruckt. Dieses ist bis ca. 55 °C Umgebungstemperatur formstabil, was in der Regel ausreicht. Bei konstant hohen Strömen auf allen 6 Kanälen oder hoher Umgebungstemperatur, kann auch in ABS-Kunststoff gedruckt werden.

Bei irgendwelchen Fragen oder Feedback zum Projekt, gerne Kontakt aufnehmen!

Bitte beachten:
Zum Aufspielen der Firmware aller hier im Shop angebotenen OpenKNX-kompatiblen Projekte wird dieser Progger benötigt.

Lieferung als Bausatz:
Alle im Shop angebotene OpenKNX-kompatiblen Projekte werden als Bausatz und ohne Software geliefert. Dem Nutzer steht es frei eigene oder die OpenKNX-kompatible Software, die über die „Open Source“-Verzeichnisse von OpenKNX auf GitHub zur Verfügung steht, zu verwenden. In letzterem Fall geht das mit der OpenKNX Toolbox am einfachsten.
